一、 產品簡介

JTY-GF-TX3190-NB 獨立式光電感煙火災探測報警器（簡稱探測器）廣

泛用于家庭、賓館、公寓等場所進行火災安全監控, 探測器采用 NB-IoT 通

訊功能，結合云端服務信息管理，能夠探測火災時產生的大量煙霧，實時發

出報警信號通過手機 APP、電話、短信等形式及時推送給相關責任人，對報

警進行 時間的通報，實現火災事故的早發現、早報警、早撲滅，全面解

決住所防火消防監督難點。

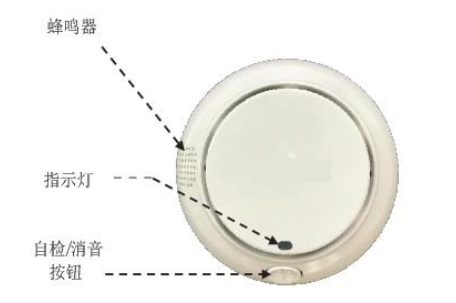

探測器的外形如下圖所示：

二、 使用說明

1.先裝入電池，再將探測器擰入底座，探測器瞬間閃亮 1 次，1 分鐘左右后

聽到"滴滴"二聲報警聲，探測器即進入正常工作狀態；

2.適用場所

 住宅、休閑廳、咖啡廳、歌舞廳、賓館、飯店、公寓和旅館等。安裝時

建議安裝在房頂中央，遠離死角區域。

3.不宜安裝的場所

 A.塵埃、粉末和水蒸氣大量滯留的場所；

 B.有可能產生腐蝕氣體的場所；

 C.車庫、廚房及其正常情況下有煙停留的場所；

D.溫度過高、濕度過大的場所。

4.安裝方式

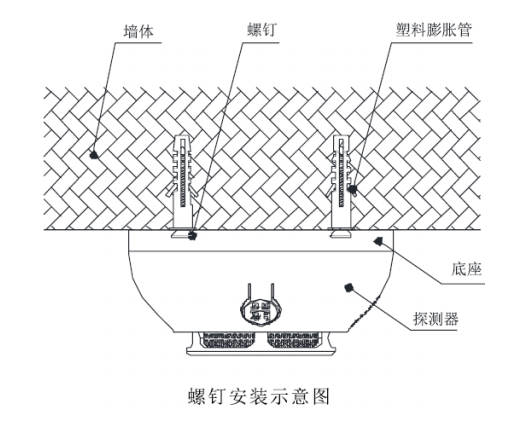

方式一:用螺絲和塑料膨脹管將底座固定在屋頂/墻壁上，安裝孔距為

72mm。

方式二:撕下 3M 膠背膜，將安裝底座粘貼于屋頂/墻壁上。

 注意:采用方式二安裝時,要確保安裝面光滑、平整、牢固、干燥、潔凈，

如不符合要求嚴禁采用方式二安裝。安裝后需定期檢查探測器是否粘貼牢靠，

防止發生掉落等問題。

 推薦使用方式一安裝,如采用方式二安裝導致的安全事故責任自負。

、

5.探測器在線功能

TX3190-NB 探測器可通過 NB-IoT 通訊接入云平臺,通過手機 APP 實時查看探測器狀態,接收顯示報警信息；

三、 注意事項

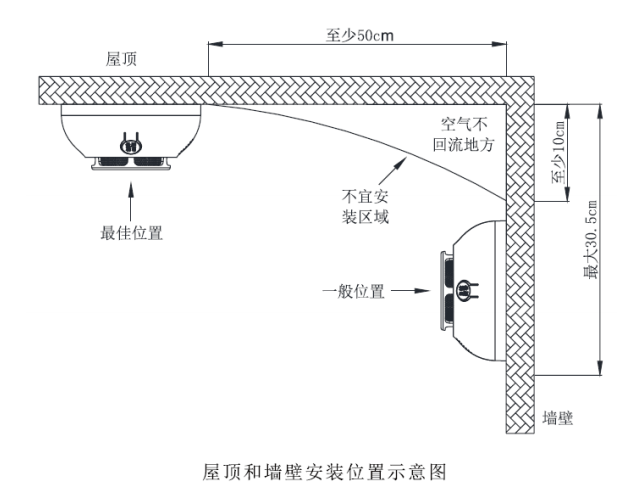

探測器建議安裝在屋頂?shù)闹虚g，每個相互獨立的房間至少安裝一只探測器。

注意：

1）安裝于房頂時，探測器的邊緣應距任何一面墻壁不小于 0.5m。

2）安裝于傾斜或人形屋頂時，探測器應與屋頂保持一定的距離。

當坡度小于 30 度時，距離 0.2m 為宜，大于 30 度則 0.3m~0.5m 為宜。應避免安裝的位置：

1）溫度低于零下 10℃、高于 55℃或相對濕度≥95%RH 的區域。

2）多灰塵區域，灰塵進入探測器內部可能引起誤報警。

3）勿將探測器安裝在產生可燃煙霧顆粒的場所，如廚房、熱水器暖氣的位置。

四、 維護與保養

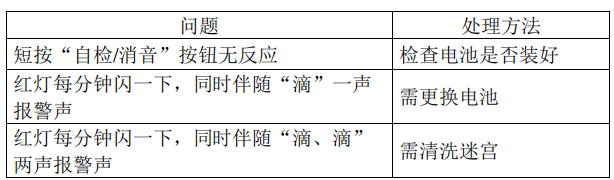

1. 常見故障與排除

2. 電池保養、更換及安全注意事項

1)電池使用壽命受其它因素影響，例如

a.使用環境因素。如高溫高濕等環境對電池自身內部產生影響。

b.無線信號因素。無線信號不好的地方，無線產品巡網上傳數據耗電量會增大。

c.使用場景。如放在多干擾源的地方，將導致探測器多次檢測，增加探測器的耗電量。

2)探測器采用 3.0V 鋰電池,CR17505,可以聯系廠家或掃以下二維碼進入

本公司網店咨詢購買上述電池。

注意：請使用規定的電池,使用其他電池可能對探測器造成損壞，更換新電池時，請將舊電池投入電池回收垃圾桶中。

3)電池安裝位置如下圖所示(更換電池時需注意正負極方向)
