泰和安JTY-GM-TX3100C點型光電感煙火災探測器接線安裝技術

一、 概述

泰和安JTY-GM-TX3100C點型光電感煙火災探測器（以下簡稱探測器）是消防火災自動報警控制系統的組成部分。探測器與火災報警控制器之間采用無極性二總線的連接方式，其內置有一個高性能的紅外煙霧傳感器和微處理器，通過運行在微處理器上智能軟件算法，對紅外煙霧傳感器所采集的數據進行實時分析和判斷，監測所處環境是否安全。本產品需配接我司相應的火災報警控制器使用，適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

二、 特點

1、無極性二線制總線

2、高度集成的處理芯片

3、低監視電流和報警電流

4、傳感器靈敏度自動漂移補償

5、有一定抗水汽干擾能力

三、 技術參數

? 工作電壓：總線 15~28V

? 工作電流：監視狀態≤0.4mA，報警狀態≤0.9mA

? 線 制：無極性二線制總線

? 編碼方式：電子編碼

? 指 示 燈：巡檢時周期性閃爍，火警時常亮，故障時熄滅

? 使用環境：溫度-10℃～+55℃；相對濕度≤95%，不凝露

? 顏 色：米黃色

? 重 量：約 85g（含底座）

? 執行標準：GB 4715-2005

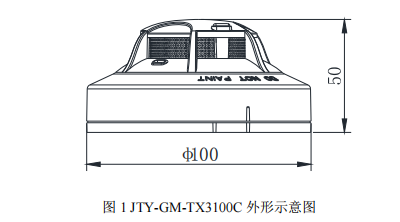

四、 外觀尺寸

五、 安裝與布線

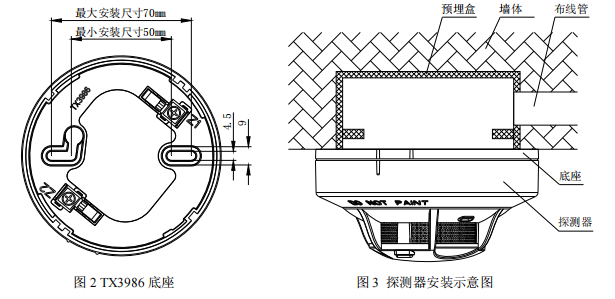

應按照GB 50116《火災自動報警系統設計規范》中的相關規定和要求確定產品的安裝位置和數量。探測器的安裝需要使用配套的型號為TX3986的底座。

5.1 布線：

布線宜選用截面積 1.0 mm2~1.5 mm2 的阻燃或耐火雙絞線，穿過金屬管或阻燃管進行敷設。

5.2 編碼：將探測器與 TX6932 手持編碼器連接，可對探測器進行電子編碼，詳細步驟和方法請參見《TX6932 手持編碼器使用說明書》。

5.3 安裝及測試：

1、安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與總線相連，底座安裝牢靠

2、將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位

3、接通控制器進行在線設備注冊，核對已安裝的探測器數量與控制器注冊的探測器數量是否一致

4、使用生煙器使探測器報警，探測器指示燈將常亮，同時向控制器發出報警信息

5、測試結束后，通過火災報警控制器使探測器復位

六、 注意事項：

1、探測器安裝后若未投入使用，請勿摘除探測器附帶的防塵罩，避免探測器受到粉塵污染

2、房間進行裝修、粉刷施工時，請務必裝上防塵罩，避免探測器受到粉塵污染

3、探測器在正式投入使用后，應摘下防塵罩并定期進行功能測試

4、探測器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動

免責聲明：

本公司的產品，如果是由于人為損壞、使用不當或自行改動、拆開而導致的失效，不屬于保修

范圍，因此而造成的一切后果本公司將不承擔任何責任。
