一、 概述

JTF-GOM-TX3120 點型復合式感煙感溫火災探測器（以下簡稱探測器）是由煙霧傳感器件和 NTC 溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。它不僅具有普通散射型光電感煙探測器的性能，而且兼有定溫、差定溫感溫探測器的性能。本產品外型設計美觀、安裝方便可靠，適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

二、 特點

1. 自動補償功能，對于一定程度上因?yàn)橥獠凯h(huán)境（溫度、濕度、灰塵、靜電等）因素的變化而引起的性能漂移，可自動進行補償，提高了探測器的可靠性；

2. 探測器可準確判斷 24 小時內發生的慢性火災；

3. 智能判斷，清洗預報功能；

4. 采用軟硬件濾波，提高了探測器的抗干擾能力；

5. 二線制總線，無極性；

6. 具有電子編碼功能；

7. 具有兩種響應模式（通常稱其為算法）

模式 1：快速響應模式，此模式適用于系統調試安裝階段或者是系統測試階段；

模式 2：智能響應模式，有利于準確判斷火災報警信號，減少誤報警，（出廠默認為智能式）。

8. PCB 板全密封防護工藝；

9. 采用高靈敏度熱敏元件提高了探測器對溫度變化的響應速度。

三、 技術參數

1. 工作電壓：總線 15V-28V（脈沖電壓）

2. 工作電流：

1）總線靜態電流：≤0.4mA

2）總線報警電流：≤2.80mA

3. 感溫類型：A2R

4. 線制：采用二線制總線（無極性）

5. 編碼方式：電子編碼

6. 探測器的狀態指示：

1）正常監視狀態：LED 燈周期性地閃亮

2）火警狀態：LED 燈常亮

3）故障狀態：LED 燈常滅或者無規律閃亮

7. 保護面積：當空間高度為 6m～12m，一個探測器的保護面積，對一般保護現場而

言為 80m2?？臻g高度為 6m 以下時，保護面積為 60m2。具體參數應以 GB 50116《火災自動報警系統設計規范》為準。

8. 使用環境：溫度-10℃～50℃，相對濕度≤95%RH，不凝露

9. 殼體材料與顏色：ABS，米黃色

10. 重量：約 80g

11. 執行標準：Q/THA06-2016、GB 4715-2005、GB 4716-2005

四、 結構特征與工作原理

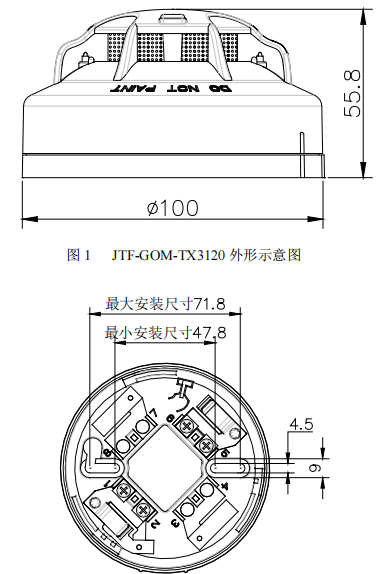

1. 探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示。

2. 工作原理

探測器利用紅外散射原理與熱敏電阻對溫度的敏感性原理來探測火災。普通散射型光電煙霧探測器對那些產生小顆粒黑色煙霧的燃燒不敏感，但由于這些火都伴隨著明顯的溫升。因此本探測器將光電感煙的煙濃度信號和溫度傳感器的溫度信號復合在一起，利用復合“火災量”算法有效地提高光電探測的靈敏度，使光電探測器對小顆粒黑煙明火也能及時探測報警，擴大了光電探測的應用范圍。

五、 安裝與布線

警告：安裝探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。

1.安裝方法

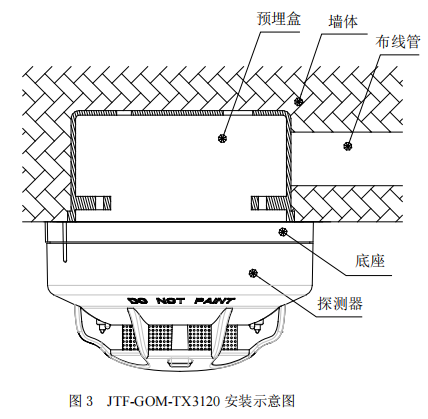

探測器安裝示意圖如圖 3 所示。

預埋盒可采用 86H50 型標準預埋盒；安裝時將探測器上的突起標識對準底座上的突起標識，按順時針方向旋轉，即可將探測器安裝在底座上。

2．布線要求： 總線(BUS)采用 RVS-2*1.0mm2或 1.5 mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設。

3．接線說明

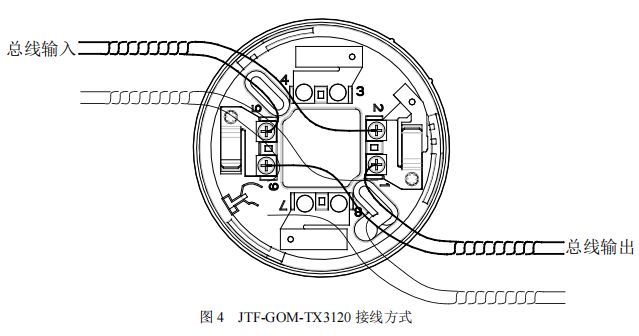

接線方式如圖 4 所示。

六、使用和操作

編碼操作：利用本公司的手持編碼 TX6932 進行現場編碼，編碼時將編碼器的兩個夾子分別與總線兩個端子連接，打開手持編碼器電源，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼 ）。TX6932 操作，按下“寫”鍵，如果編碼成功，在發送完地址碼后，液晶屏上將會顯示“編碼成功”，如果編碼失敗，編碼器在發送完地址碼后，液晶屏上會顯示“編碼失敗”以提示編碼失敗。

編碼的詳細步驟和方法請參見《TX6932 手持編碼器使用說明書》。

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項

1．隨探測器附帶的塑料件防塵罩，在現場安裝后及未開通驗收前，請勿摘除，以免探測器受到污染。

2．探測器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3．每隔半年應對探測器進行一次報警功能測試。

4．房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免探測器受到灰塵污染。
